邯郸钢筋桁架楼承板选型与报价手册
TD I 型 / TD II 型 · 价格行情 · 型号解读 · 进场验收
2026 年华北行情价
2026 年 7—8 月，华北区域钢筋桁架楼承板主流出厂价（含税、不含运费、底板 0.5mm、双面镀锌 120g/m）如下表：
|
型号 |
桁架高度 |
楼板厚度 |
天津/邯郸周边 |
上海 |
西安 |
|
TD2-70 |
70mm |
100mm |
27—32/m |
40.5/m |
— |
|
TD3-90 |
90mm |
120mm |
29—35/m |
44—48/m |
42.6/m |
|
TD4-120 |
120mm |
150mm |
45—50/m |
50—55/m |
49.8/m |
|
TD6-120 |
120mm |
150mm |
46—51/m |
56—64/m |
54.6/m |
|
TD7-120 |
120mm |
150mm |
53—58/m |
— |
90/m |
邯郸本地厂提参考价
常规 TD3 / TD4 系列，0.5mm 底模、 上弦钢筋10mm、下弦钢筋8mm，批量可谈至 TD3-90 约 22元/m、TD4-120 约 36元/m。低于这个价的要重点核查钢筋是否用非标 Q235 替代 HRB400、底模镀锌是否缩水。
TD I 型与 TD II 型：到底差在哪
两种型号的核心区别就在底模压型和宽度：
|
|||
|

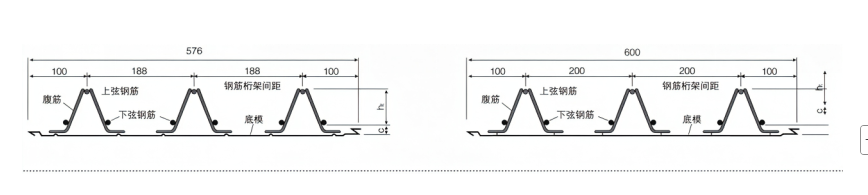

图 1 左是TDⅠ，右是TDⅡ |
|
参数 |
TD I 型 |
TD II 型 |
|
底模宽度 |
576mm |
600mm |
|
肋形 |
倒“V”字肋 |
倒“V”字肋 |
|
肋高 |
4mm |
2mm |
|
桁架间距（彩页标注） |
188mm×3（总宽 576） |
200mm×3（总宽 600） |
|
边距 |
各 100mm |
各 100mm |
|
有效覆盖宽度 |
576mm（搭接后约 556） |
600mm（搭接后约 580） |
|
刚度 |
肋高 4mm，底板自身刚度更大 |
肋高 2mm，底板较平，依赖桁架受力 |
|
拼缝数量 |
每平米约 1.74 条缝 |
每平米约 1.67 条缝 |
|
混凝土漏浆风险 |
肋高 4mm，企口咬合更深，拼缝更严 |
肋较浅，拼缝密封需更注意 |
选型结论
优先选 TD I 型：楼板跨度大、荷载高、施工阶段临时支撑少的项目——4mm 肋高能提供更好的底板刚度，减少浇筑混凝土时的底板挠度。
可以选 TD II 型：跨度小、常规荷载的厂房夹层、多层办公——600mm 宽幅每平米少一条缝，施工稍快，但底板自身刚度稍弱，对桁架钢筋直径的要求略高。
不能混用的情况：同一个项目里，TD I 和 TD II 的搭接边构造不同，混用会导致拼缝对不上、漏浆。下单前必须统一型号。
型号怎么读：TD3-90 拆开看
TD 3 - 90 逐段含义如下：
|
字符段 |
含义 |
|
TD |
钢筋桁架楼承板（底模为压型钢板） |
|
3 |
钢筋规格代号（1—7） |
|
90 |
桁架高度（mm）：70/80/90/100/110/120/…/270 |
钢筋规格代号对应表（这是价格差最大的地方）：
|
代号 |
上弦钢筋 |
下弦钢筋 |
腹杆钢筋 |
适用场景 |
|
TD1 |
φ8 |
φ6 |
φ2.5—3.0 |
轻型楼板、住宅 |
|
TD2 |
φ8 |
φ8 |
φ2.5—3.0 |
常规办公、酒店 |
|
TD3 |
φ10 |
φ8 |
φ3.0—4.0 |
厂房、商业（最常用） |
|
TD4 |
φ10 |
φ10 |
φ4.0 |
重载厂房、车库 |
|
TD5 |
φ12 |
φ8 |
φ4.0—5.0 |
大跨度工业 |
|
TD6 |
φ12 |
φ10 |
φ5.0—6.0 |
超重载、设备层 |
|
TD7 |
φ12 |
φ12 |
φ6.0—8.0 |
特种工程 |
常见偷工减料手法：标书写的 TD4-120（φ10/φ10），实际供货用上弦 φ10、下弦 φ8 的“TD3 配置”，外观几乎看不出区别，但下弦少两根钢筋，楼板抗弯能力直接降一档。验收时必须用游标卡尺实测下弦钢筋直径。
同样标 TD3-90，价差 22 元的 5 个原因
|
影响因素 |
低价做法 |
高价做法 |
价差幅度 |
|
钢筋牌号 |
Q235 替代 HRB400 |
HRB400E 抗震钢筋 |
+8—15 元/㎡ |
|
底模厚度 |
0.4mm 薄板 |
0.5—0.6mm 标准板 |
+3—6 元/㎡ |
|
镀锌量 |
60—80g/m²（半年生锈） |
双面 ≥120g/m² |
+2—4 元/㎡ |
|
腹杆焊接 |
人工点焊，焊点易脱落 |
全自动电阻焊，拉力 ≥300N |
+3—5 元/㎡ |
|
底板类型 |
TD II 型（2mm 肋） |
TD I 型（4mm 肋） |
+1—3 元/㎡ |
一句话：邯郸本地低于 65 元/㎡ 的 TD3-90，必须逐条核对上表五项——大概率至少有两项缩水。
按项目场景选型号
不同项目类型对应的推荐型号、底板厚度与底模类型如下表：
|
项目类型 |
主梁间距 |
推荐型号 |
底板厚度 |
底模类型 |
|
单层厂房夹层 |
≤3m |
TD2-70 |
0.5mm |
TD I 或 II 均可 |
|
多层办公楼 |
3—4m |
TD3-90 |
0.5mm |
优先 TD I 型 |
|
工业厂房（普通设备） |
4—5m |
TD4-120 |
0.5—0.6mm |
TD I 型 |
|
工业厂房（重型设备） |
5—6m |
TD5/TD6-120 |
0.6—0.8mm |
TD I 型 |
|
停车场 / 车库 |
3.5—4.5m |
TD4-100 |
0.5mm |
TD I 型 |
|
设备层 / 超重载 |
— |
TD7-120 及以上 |
0.8mm |
TD I 型 |
邯郸本地厂家：鼎通桁架楼承板产品信息
邯郸市鼎通彩钢板制造有限公司的桁架楼承板系列规格如下：
|
|
|||||
|
项目 |
内容 |
|||||
|
产品系列 |
钢筋桁架楼承板（TD I 型 + TD II 型） |
|||||
|
底模类型 |
TD I 型（576mm，肋高 4mm）/ TD II 型（600mm，肋高 2mm） |
|||||
|
可产型号 |
TD1 ~ TD7 全序列（桁架高度 70—270mm） |
|||||
|
底板材质 |
热镀锌钢板（镀锌量 ≥120g/m²） |
|||||
|
钢筋材质 |
HRB400 级上/下弦 + CRB550 级腹杆 |
|||||
|
执行标准 |
JG/T 368-2012 |
|||||
|
板长定制 |
1.0m — 12.0m |
|||||
|
配套产品 |
开口/闭口压型楼承板、C/Z 型钢、彩钢复合板、岩棉板 |
|||||
|
厂区地址 |
邯郸市邯山区 309 国道北代召乡西侧 |
|||||
|
产能条件 |
净化板 + 桁架楼承板 + 型钢全自动生产线，常规订单 3—5 天交货 |
|||||
|
税务资质 |
增值税一般纳税人，可开 13% 专票，税务信用 A 级 |
|||||
进场验收必查的 6 条红线
|
序号 |
检查项 |
方法 |
合格标准 |
|
1 |
上/下弦钢筋直径 |
游标卡尺实测 |
与型号代号一致（如 TD3：上弦 ≥10mm，下弦 ≥8mm） |
|
2 |
底模厚度 |
千分尺实测 3 点取均值 |
≥0.5mm（常规），≥0.6mm（重载） |
|
3 |
底模镀锌量 |
索要材质报告或测厚仪 |
双面 ≥120g/m²（单面 ≥60g/m²） |
|
4 |
焊点质量 |
手掰腹杆，拉力计抽检 |
电阻焊点无虚焊，拉力 ≥300N 不脱落 |
|
5 |
桁架高度 |
钢卷尺量底板到上弦顶点 |
公差 ±2mm（如 TD3-90，实际高度 88—92mm 合格） |
|
6 |
钢筋牌号 |
看钢筋表面标识或送检 |
HRB400 / HRB400E，不得用 Q235 替代 |
特别注意：钢筋直径“小一号”是行业最高发的偷工减料方式。Φ10 和 Φ8 的截面积差 56%，承载力直接打折。验收时必须卡尺实测，不能只看质保书。
附录：邯郸桁架楼承板常用参数速查表
|
参数 |
常用值 |
备注 |
|
底模宽度 |
576mm（TD I）/ 600mm（TD II） |
鼎通两型均可产 |
|
底板厚度 |
0.5 / 0.6 / 0.8mm |
常规 0.5，重载 0.6+ |
|
镀锌量 |
≥120g/m²（双面） |
低于此值半年生锈 |
|
桁架高度 |
70/80/90/100/110/120/150/170/200/270mm |
按设计跨度选 |
|
上弦钢筋 |
φ8/10/12mm（HRB400） |
代号 1/3/5/7 对应 |
|
下弦钢筋 |
φ6/8/10/12mm（HRB400） |
不得用 Q235 替代 |
|
腹杆钢筋 |
φ3/4/5/6/8mm（CRB550） |
电阻焊连接 |
|
楼板总厚 |
100—300mm |
含混凝土层 |
|
最大跨度 |
可达 4.5m（TD5 以上免支撑） |
需设计确认 |
|
板长 |
1.0—12.0m |
按梁距定尺 |
|
执行标准 |
JG/T 368-2012 |
图集 22G522-1 |
|
参考单价 |
TD3-90：29—35/m；TD4-120：50—55/m |
邯郸本地厂提，量大可谈 |
