一张图看懂鼎通楼承板—6 种压型板型 + 钢筋桁架系列，全在这儿了

点击数：872026-09-14 08:53:29

很多客户打电话过来问：“你们能做哪种楼承板？”今天干脆把家底亮出来——我们把在产的板型、参数、怎么选，一次讲清楚。

一、楼承板到底干的什么活

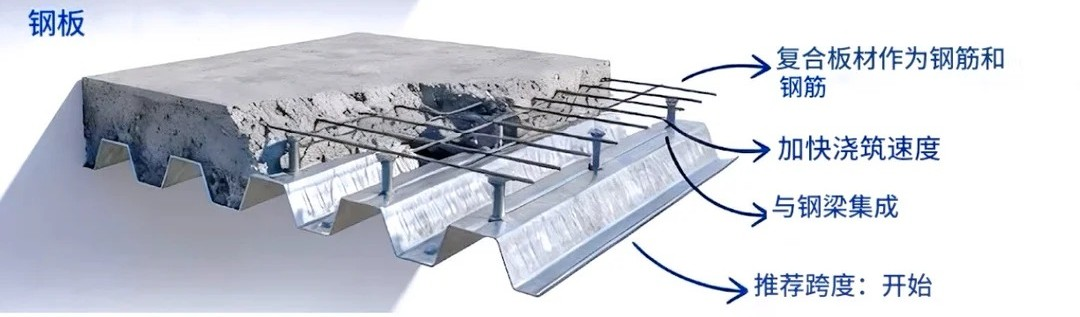

楼承板，学名压型钢板组合楼板。它在楼里扮演两个角色：

1. 施工阶段，它是浇筑混凝土的永久性模板。铺上去、绑钢筋、直接浇混凝土，省掉木模板和满堂支架。

2. 使用阶段，它和混凝土一起受力，成为组合楼板的受拉层，是正儿八经的结构构件。

正因为是结构构件，选型就不能拍脑袋——跨度多少、荷载多大、要不要支撑，都得先算清楚。

二、鼎通在产板型全览

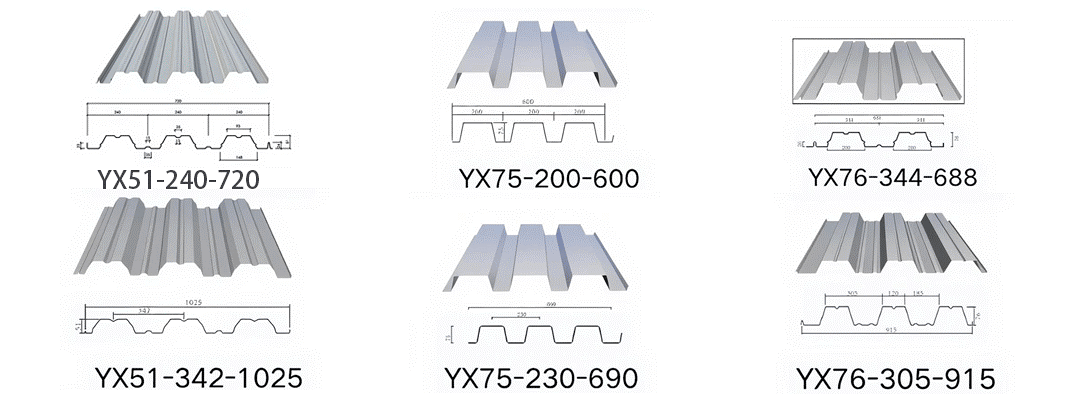

我们常年生产的压型楼承板一共 6 个常规板型，覆盖从 600mm 到 1025mm 的有效宽度：

注：以上为常规在产板型与常用板厚。各板型的展开宽度、截面惯性矩、截面抵抗矩等完整参数见产品手册，可随报价单一并索取。

三、型号那串数字，到底什么意思

很多客户看型号一头雾水，其实规则很简单，拆开就行。以 YX76-344-688 为例：

• YX = 压型钢板（"压型"的拼音首字母）

• 76 = 波高 76mm，也就是肋的高度

• 344 = 肋距 344mm，相邻两个肋的中心距离

• 688 = 有效覆盖宽度 688mm，也就是一块板铺上去实际能盖住多宽

记住这个规律，拿到任何一个型号，你都能立刻判断它的长相和大致用途。

顺带说一个选型要点：有效覆盖宽度越大，同样面积用的板越少、拼缝越少、铺得越快。像 YX51-342-1025 用 1250mm 宽的镀锌卷压成 1025mm 有效宽度，材料利用率约 82%，是目前 51mm 波高开口板里幅面最宽的板型之一，大面积楼面用它最划算。

四、钢筋桁架楼承板系列

压型楼承板之外，我们同时提供钢筋桁架楼承板系列。

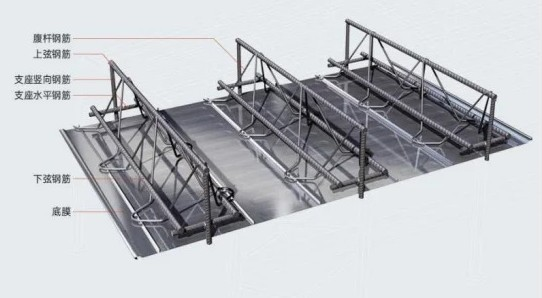

图4 桁架构件名称标注

它的构造是：以上弦钢筋、下弦钢筋和腹杆钢筋通过电阻点焊连成三角桁架，再与镀锌底模焊成整体；支座处另设竖向钢筋与水平钢筋加强。

和普通压型板比，差在哪

• 受力逻辑不同：普通板靠钢板自身波纹扛，桁架板由钢筋桁架扛，镀锌底板基本不受力。

• 无支撑跨度不同：普通板约 3m，桁架板可达 4.8m，能省掉大量临时支撑。

• 现场钢筋量不同：普通板约 12kg/㎡，桁架板约 5kg/㎡，现场绑扎人工省一半以上。

• 后期处理不同：桁架板底板不承担受力，无需做抗剪和防火报告，后期基本零维护。

一句话：跨距 3.6m 以内、荷载轻，普通压型板性价比最高；跨距 4.5m 以上、楼面荷载在 1.5 吨/㎡ 以上，就该上钢筋桁架板。

五、三步定下你要的板

第一步：定板型

先看有效覆盖宽度和波高。大面积楼面优先选 1025、915 这类宽板，铺得快、拼缝少；窄幅和异形区域用 600、688、690、720 这类小板型更灵活。

第二步：定板厚

常规备 0.8 / 1.0 / 1.2mm 三档，部分板型可做到 0.7mm。波高越高、板厚越厚，截面惯性矩越大、能撑的跨度越大。具体用哪一档，把跨度和荷载给我们，我们按参数表帮你核。

第三步：定锌层与材质

基板常用 Q235B / Q355B 热镀锌钢板，镀锌层常规 Z120–Z275 克/㎡。室内干燥环境常规锌层就够；潮湿、腐蚀性环境或要求长效耐久的，建议提高镀锌克重，我们可按图纸定制。

六、为什么从鼎通拿货

一个厂配齐，不用多头对接

楼承板、彩钢压型板、彩钢/岩棉复合板、C/Z 型钢、玻璃丝棉、防尘网——一个厂出齐，省得凑车、省得对账。

按图纸定制，压型成型直发现场

板长、厚度、锌层都可按工程图纸定制，压型成型后直接装车发到现场，即铺即用。

生产、销售、设计、安装一体

2013 年建厂，不是倒手贸易。厂房车间、网架、隔层，从制作到安装可以整体承接。

关于桁架板，说句实在话

钢筋桁架板需要桁架自动焊接机组。接单时我们会明确告诉你自产还是外协，并提供对应检测报告——桁架脱焊是这类产品最致命的风险，焊接工艺不过关，面积大了是要出安全事故的。这一点，我们不含糊。

七、询价前，准备好这 5 项

报价单上看不到这几项，价格再低也别急着签：

1. 板型型号（如 YX51-342-1025）与板厚

2. 桁架板：型号与桁架高度（TD1–TD7，70 / 90 / 120mm…）

3. 桁架板：上弦 / 腹杆 / 下弦钢筋直径（如 10 / 4.5 / 8）

4. 基板材质、镀锌克重，板长与总平米数

5. 是否含税含运费，执行标准（压型钢板 GB/T 12755，桁架板 JG/T 368-2012）

提醒一个坑：网上 24–30 元/㎡ 的"钢筋桁架楼承板"，大多是普通压型板或简易桁架，根本不含真正的钢筋桁架结构。签约时把全部参数写进合同，进场逐项核验，防止钢筋减细、底板变薄、镀锌不足。
